共模电感制作方法是什么?


共模电感在平衡线路中可以有效抑制共模干扰信号,而对线路正常传输的差模信号没有影响。

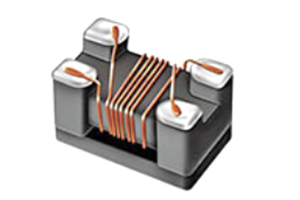

共模电感

电感是能够把电能转化为磁能而存储起来的元件。共模电感也叫共模扼流圈,其对共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感几乎不起作用。
其中,共模电感是一种共模干扰抑制器件,通常采用环形磁芯,可由至少两段绕组绕制在环形磁芯上制成。其原理是绕组上流过共模电流时,磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用。
而当绕组上流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。因此,共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。
然而,现有的共模电感结构中,环形磁芯的纵剖面通常为矩形,导致圆形绕组与环形磁芯之间的间隙较大,造成空间浪费,导致共模电感尺寸大、绕组的用量较大的等问题。
本技术实施例提供一种共模电感,用以解决绕组与环形磁芯之间的间隙较大,导致共模电感尺寸大、绕组的用量较大的问题。
本技术实施例的一个方面提供一种共模电感,包括:环形磁芯,所述环形磁芯的材料为高磁导率铁氧体,所述环形磁芯的表面具有绝缘层,所述环形磁芯的纵剖面为一跑道形,所述纵剖面具有:分别位于所述纵剖面左、右两侧的两条竖直线;以及分别位于所述纵剖面上、下两侧的两条弧线;其中,所述两条竖直线与所述两条弧线围合形成所述跑道形;以及绕组,立式绕设于所述环形磁芯。
